Отводы

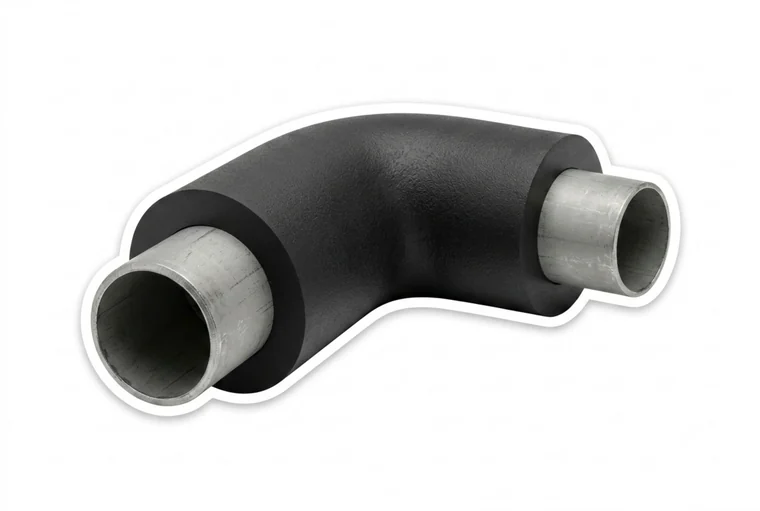

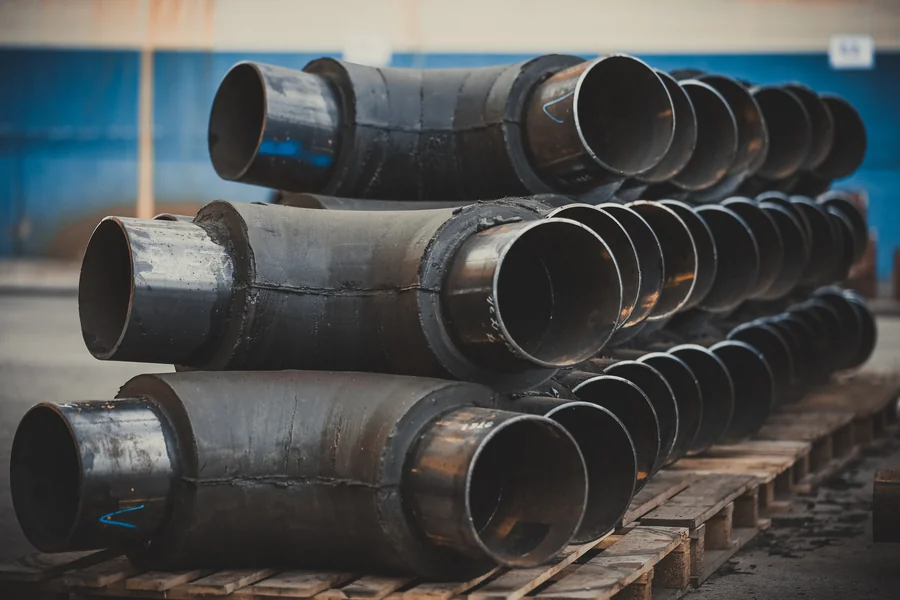

Отвод в ППМ изоляции

Обозначение, марка изделия	Основные размеры изделия, мм						Масса , кг/шт
Обозначение, марка изделия	Диаметр наружный трубопровода, D_тр	Толщина стенки Отвод а S, мм	Диаметр изоляции, D_из	Толщина изоляции, Δ_из	Радиус Отвод а, R	Длина плеча Отвод а, L	изоляция для Отвод а 90°	Отвод а в ППМ изоляции 90°
Отвод а ППМИ ду25-43	33,5	3,2	121	43,75	38	288	0,56	2.0
Отвод а ППМИ ду25-53	33.5	3,2	140	53.25	38	288	0,76	2,2
Отвод а ППМИ ду32-39	42,3	3,6	121	39,35	48	298	0.58	2,4
Отвод а ППМИ ду32-48	42,3	3,6	140	48,85	48	298	0,81	2,6
Отвод а ППМИ ду40-38,5	48	3,6	121	36,5	57	307	0,61	2,9
Отвод а ППМИ ду40-46	48	3,6	140	46	57	307	0,85	3,2
Отвод а ППМИ 57-41,5	57	3,5	140	41,5	75	325	0.92	3,8
Отвод а ППМИ 57-46,5.	57	3.5	150	46.5	75	325	1.09	4,0
Отвод а ППМИ 57-51,5	67	3.5	160	51.5	75	325	1,26	42
Отвод а ППМИ 57-61,5	57	3,5	180	61,5	75	325	1,65	4,6
Отвод а ППМИ 76-32	76	3,5	140	32,0	100	350	0,92	5,0
Отвод а ППМИ 76-37	76	3.5	150	37,0	100	350	1,11	5.3
Отвод а ППМИ 76-42	76	35	180	42.0	100	350	1.32	5,5
Отвод а ППМИ 76-52	76	3,5	180	52,0	100	350	1.77	5,9
Отвод а ППМИ 88-35,5	89	3,...	160	35,5	120	370	1,41	6,4
Отвод а ППМИ 89-45,5	89	3,5	180	45,5	120	370	1,88	6,9
Отвод а ППМИ 89-58	89	3,5	205	58,0	120	370	2,51	7,6
Отвод а ППМИ 108-26	108	4,0	160	26,0	150	400	1,21	8,8
Отвод а ППМИ 108-36	108	4,0	180	36,0	150	400	1,78	9,5
Отвод а ППМИ 108-48,5	108	4,0	205	48,5	150	400	2,51	10,3
Отвод а ППМИ 133-36	133	4,0	205	36,0	190	440	2,51	12,7
Отвод а ППМИ 133-48.5	133	4,0	232	48,5	190	440	3,48	15,2
Отвод а ППМИ 159-49	159	4,5	257	49,0	225	475	4,79	19,5
Отвод а ППМИ 159-75	159	4,5	309	75,0	225	475	8,25	23,0
Отвод а ППМИ 219-45	219	6,0	309	45,0	300	550	7,32	38,0
Отвод а ППМИ 219-70	219	5,0	359	70,0	300	550	11,98	43,0
Отвод а ППМИ 273-43	273	7,0	359	43.0	375	625	9,71	60,0
Отвод а ППМИ 273-69.5	273	7.0	412	69,5	375	1625	17	67,0
Отвод а ППМИ 325-43,5	325	7,0	412	43,5	450	700	13,41	80,0
Отвод а ППМИ 325-68,5	325	7,0	462	68.5	450	700	22.54	89,0
Отвод а ППМИ 377-42,5	377	7,0	462	42.5	525	825	17.09	131,4
Отвод а ППМИ 377-68,5	377	70	514	68,5	525	825	29.25	142,4
Отвод а ППМИ 426-44	426	8,0	514	44,0	600	900	22.35	150
Отвод а ППМИ 426-74	426	80	574	74,0	600	900	39.98	167.5
Отвод а ППМИ 426-80	426	8.0	586	80,0	600	900	43,74	171:3
Отвод а ППМИ 530-60	530	10.0	650	60,0	500	800	32,40	196,3
Отвод а ППМИ 530-70	530	10.0	670	70,0	500	800	45,38	253,2
Отвод а ППМИ 630-60	630	10.0	750	60.0	600	900	44,74	264,4
Отвод а ППМИ 720-70	720	10,0	860	70,0	700	1000	68,76	367.0
Отвод а ППМИ 820-70	820	10.0	960	70,0	820	1170	89.64	460,5
Отвод а ППМИ 820-88	820	10.0	096	88,0	820	1170	115.0	486,0
Отвод а ППМИ 1020-88	1020	10.0	1196	88,0	1020	1370	172.0	734,5
Отвод а ППМИ 1220-88	1220	14.0	1396	88.0	1220	1570	240,6	1286

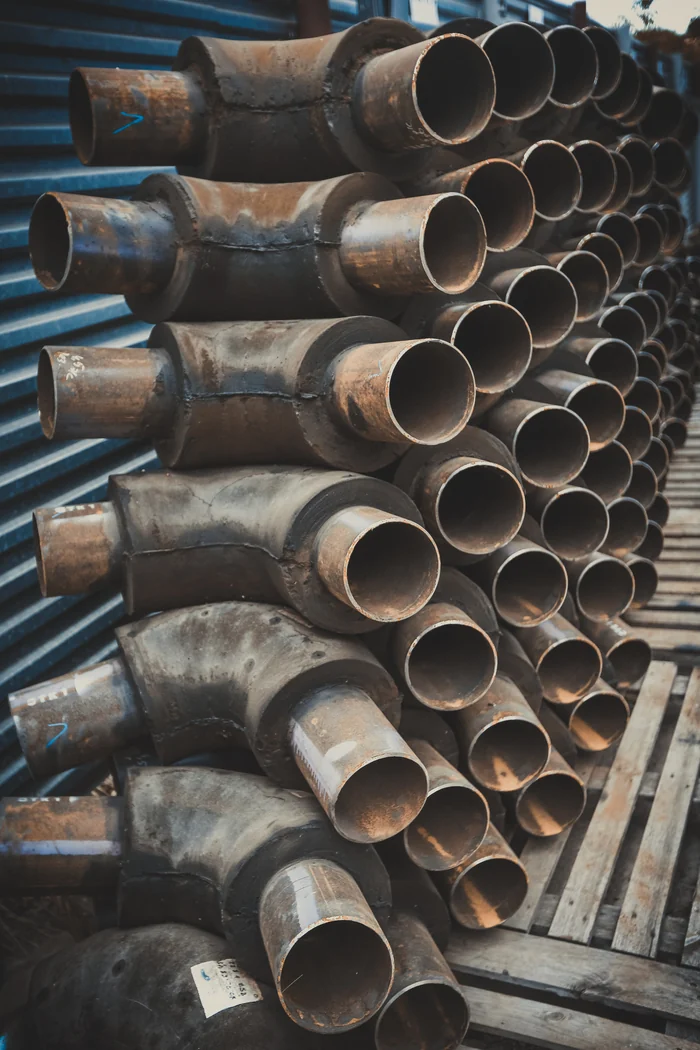

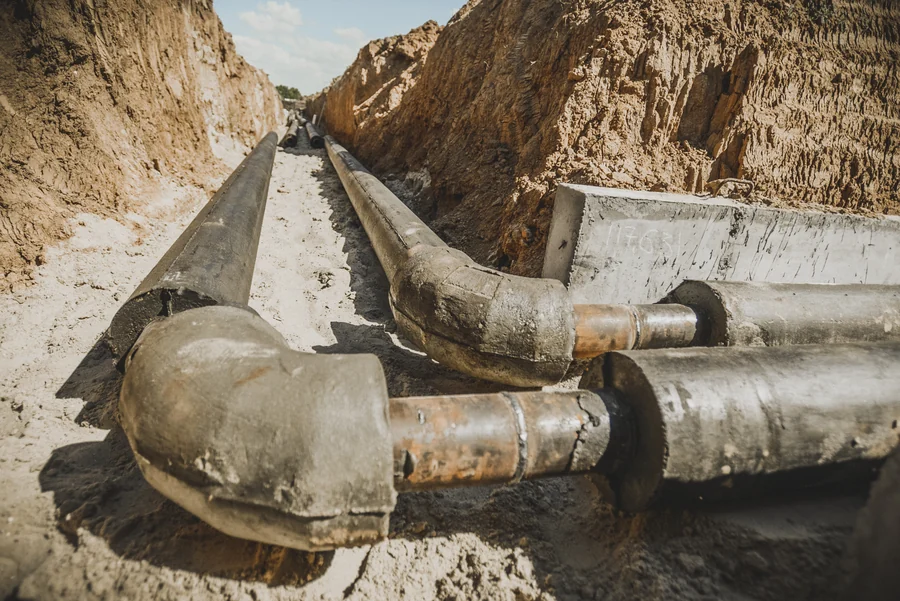

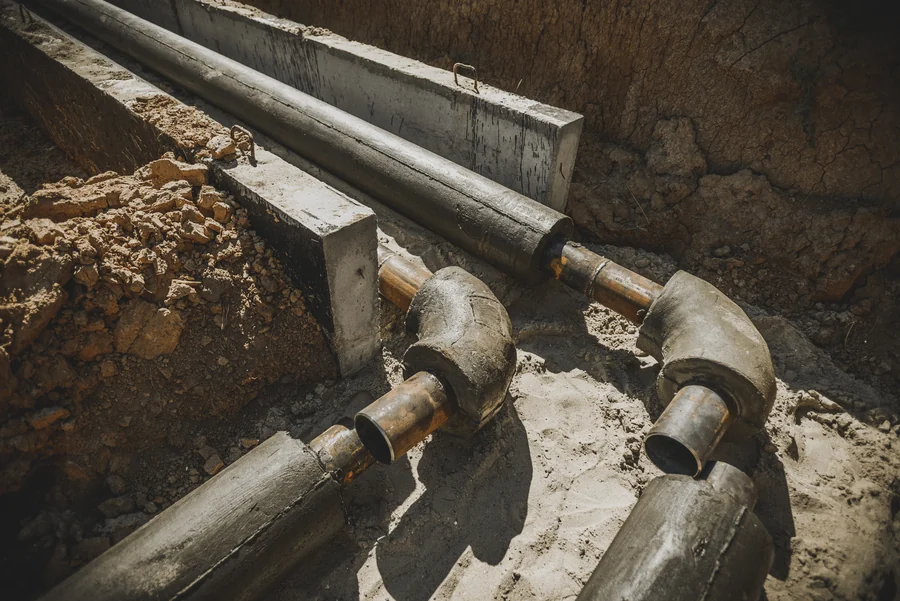

Отводы стальные в изоляции из пенополимерминерала (ППМ) - это сборочная единица трубопровода, обеспечивающая изменение трассы (трассировки) тепловой сети в вертикальном и горизонтальном направлении. Нанесение ППМ изоляции на отводы осуществляют индустриальными методами при помощи автоматических заливочных машин на заводе-изготовителе. Свойства ППМ изоляции на отводах имеют такие же параметры, как и на трубах.

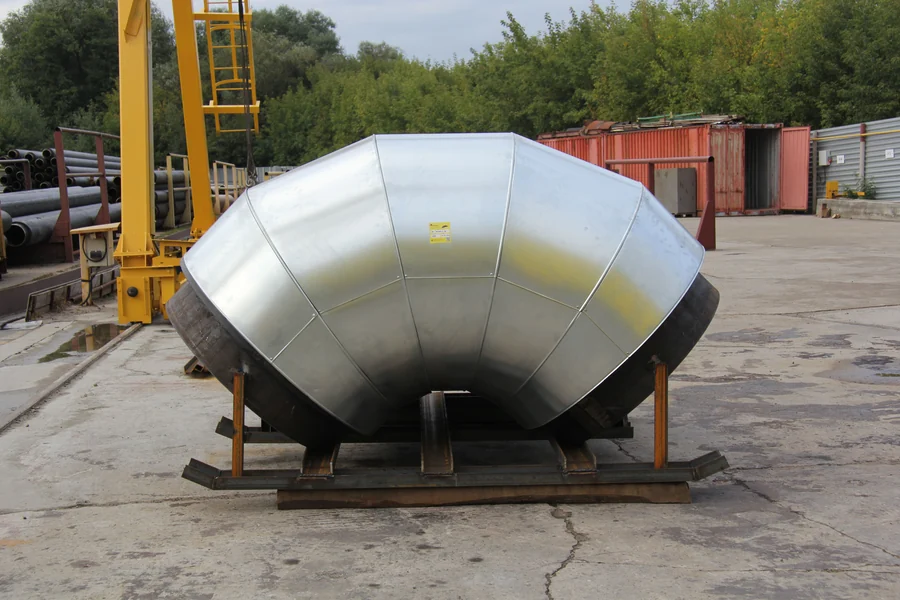

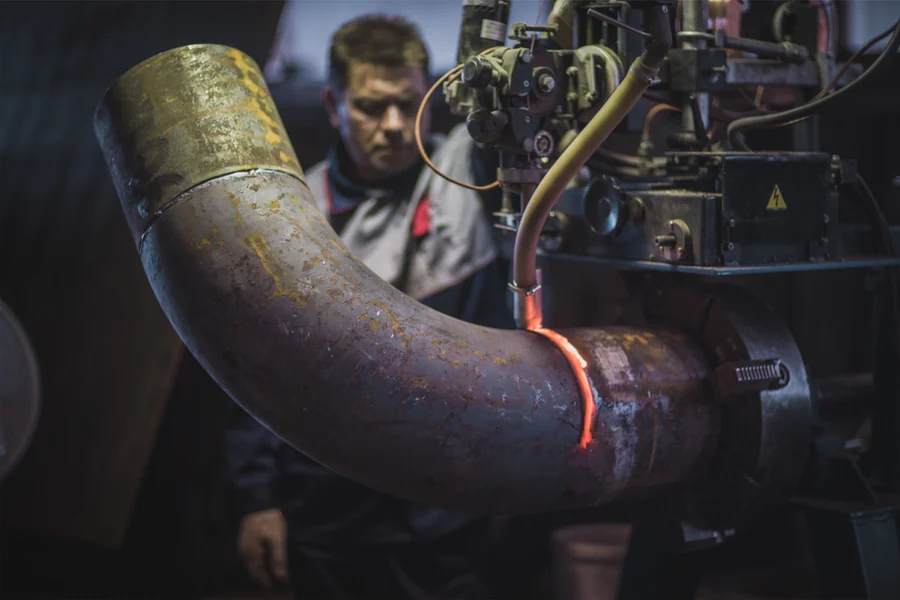

Отводы изготавливаются различных типоразмеров в зависимости от необходимого по проекту угла поворота трассы, радиуса поворота, диаметра трубопровода и рабочего давления теплоносителя.
Стандартно отводы изготавливаются с углом α 30°, 45°, 60° и 90°. Тип отводов, толщина стенки и марка стали определяются проектной организацией и зависят от конкретных условий эксплуатации.
Толщина изоляции отводов принимается равной толщине изоляции на основном трубопроводе. Возможно производство отводов с нестандартными значениями угла α и длиной плеча L по заявкам и чертежам Заказчика.
