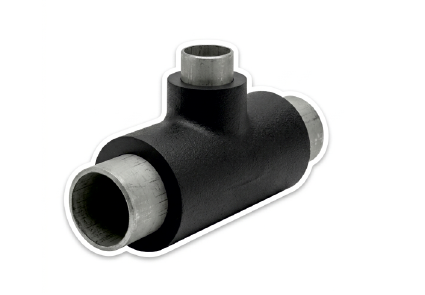

Тройник в ППМ изоляции

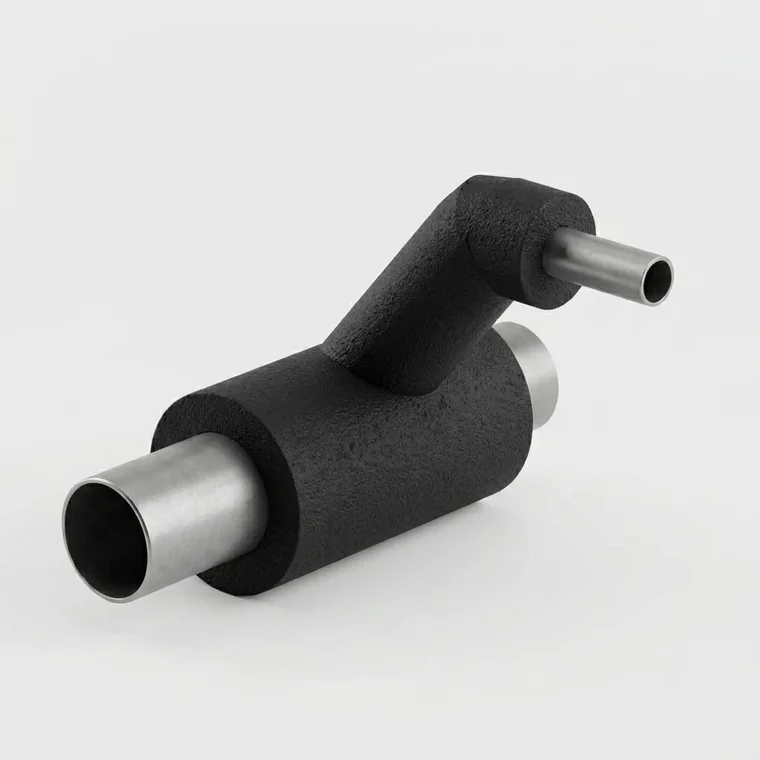

Тройниковое ответвление 45° в ППМ изоляции

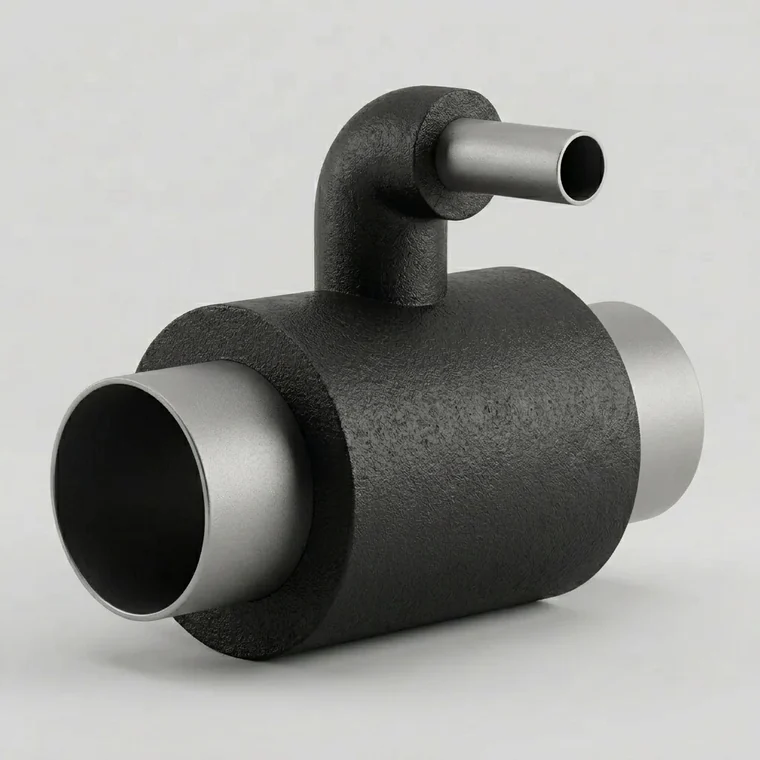

Тройниковое ответвление 90° в ППМ изоляции

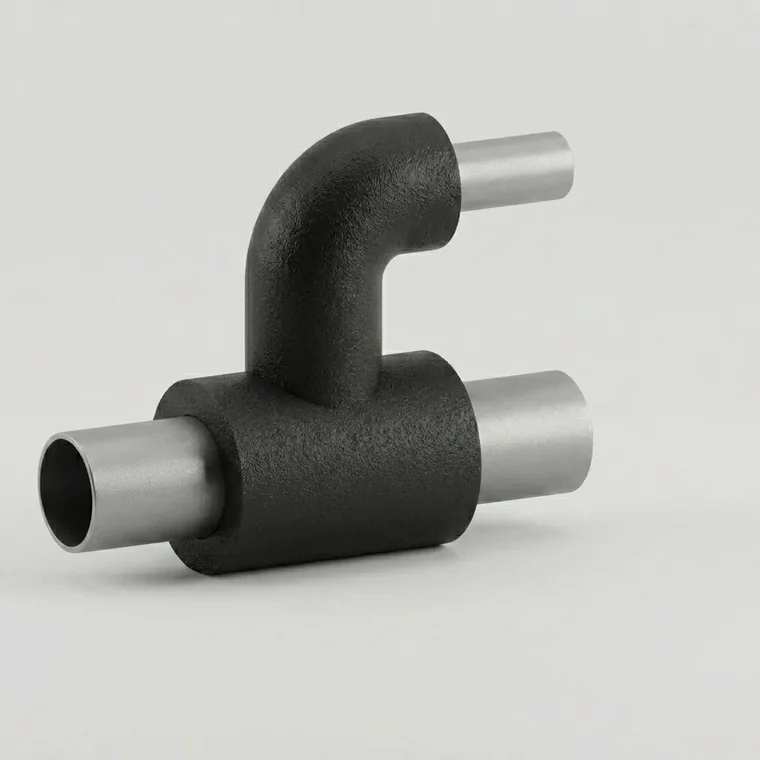

Параллельное тройниковое ответвление 90° в ППМ изоляции

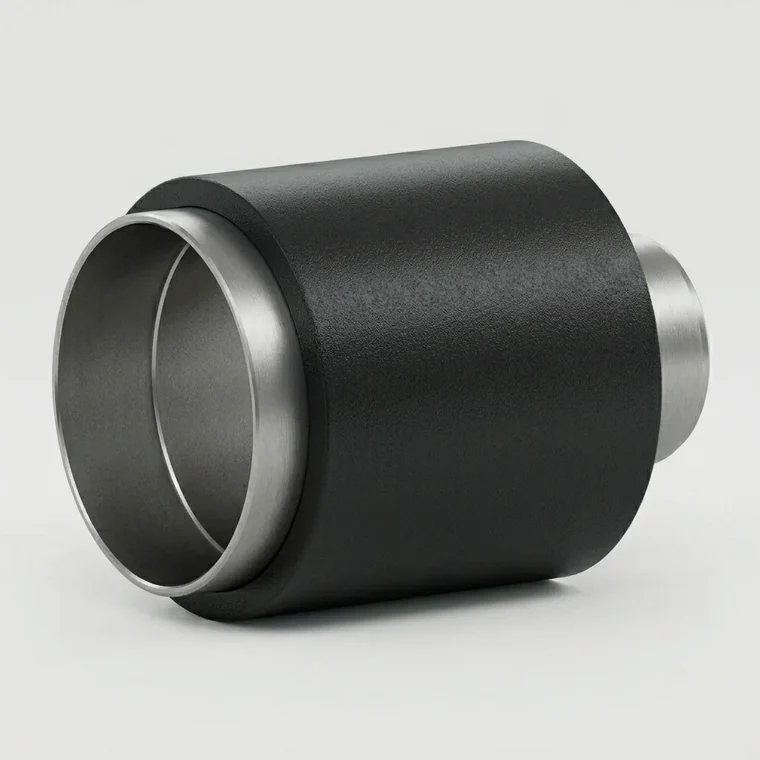

Переход концентрический в изоляции

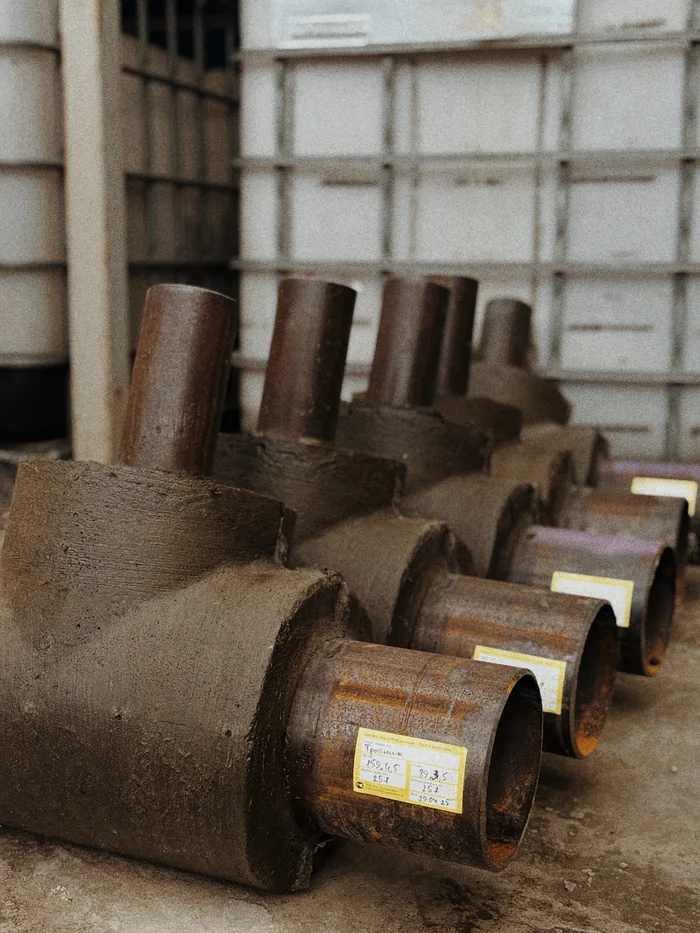

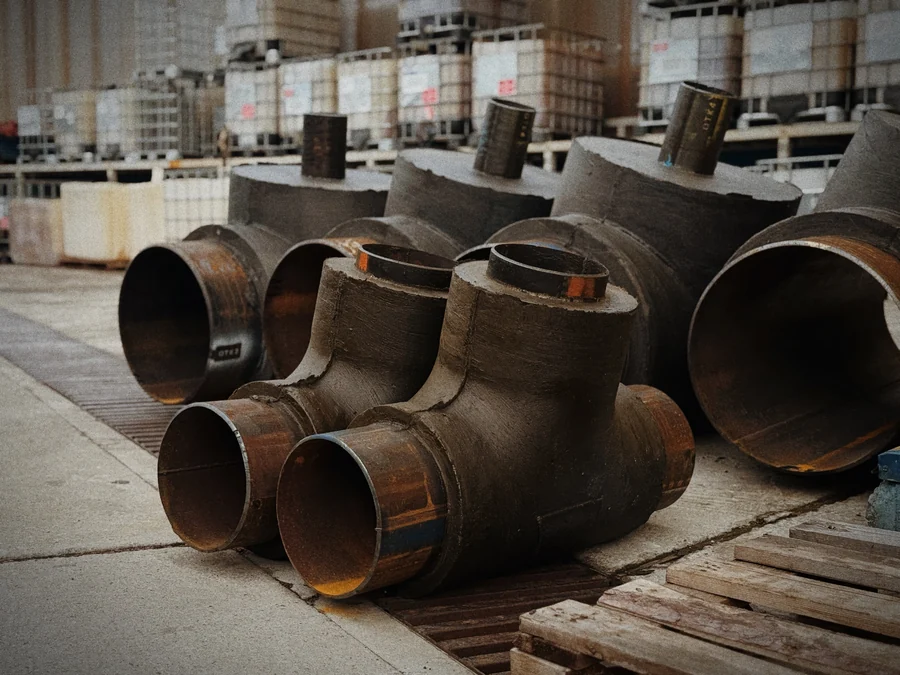

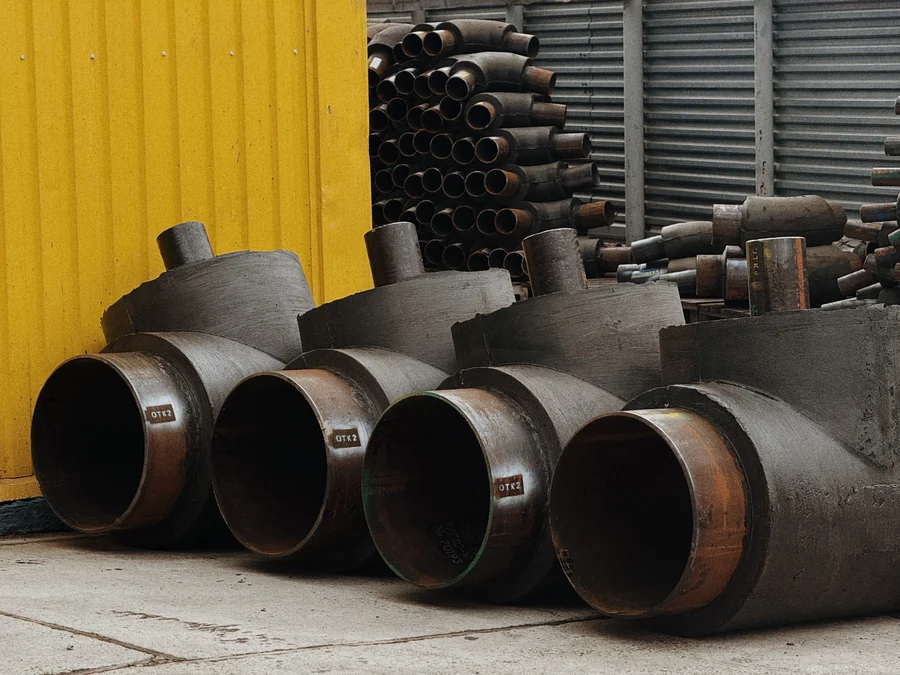

Тройник стальной в тепловой пенополимерминеральной (ППМ) изоляции – это деталь трубопровода, позволяющая выполнять слияние или деление потока рабочей среды в тепловых сетях.

Конструкция состоит из стального равнопроходного или переходного тройника наружным диаметром от 20 до 1020 мм и приваренных к нему стальных патрубков. Тройник, сваренный с патрубками, покрывается на предприятии ППМ изоляцией в специальных металлических формах. Заготовки для тройников используются стандартные по ГОСТ 17376 или Серия 5.903-13. Физико- механические параметры ППМ изоляции на тройниках соответствуют ГОСТ Р 56227. Тип тройника, толщина стенки и марка стали определяются проектной организацией и зависят от конкретных условий эксплуатации. Толщина изоляции на тройниках принимается равной толщине изоляции на основном трубопроводе.
