Элемент щитовой неподвижной опоры для труб в изоляции

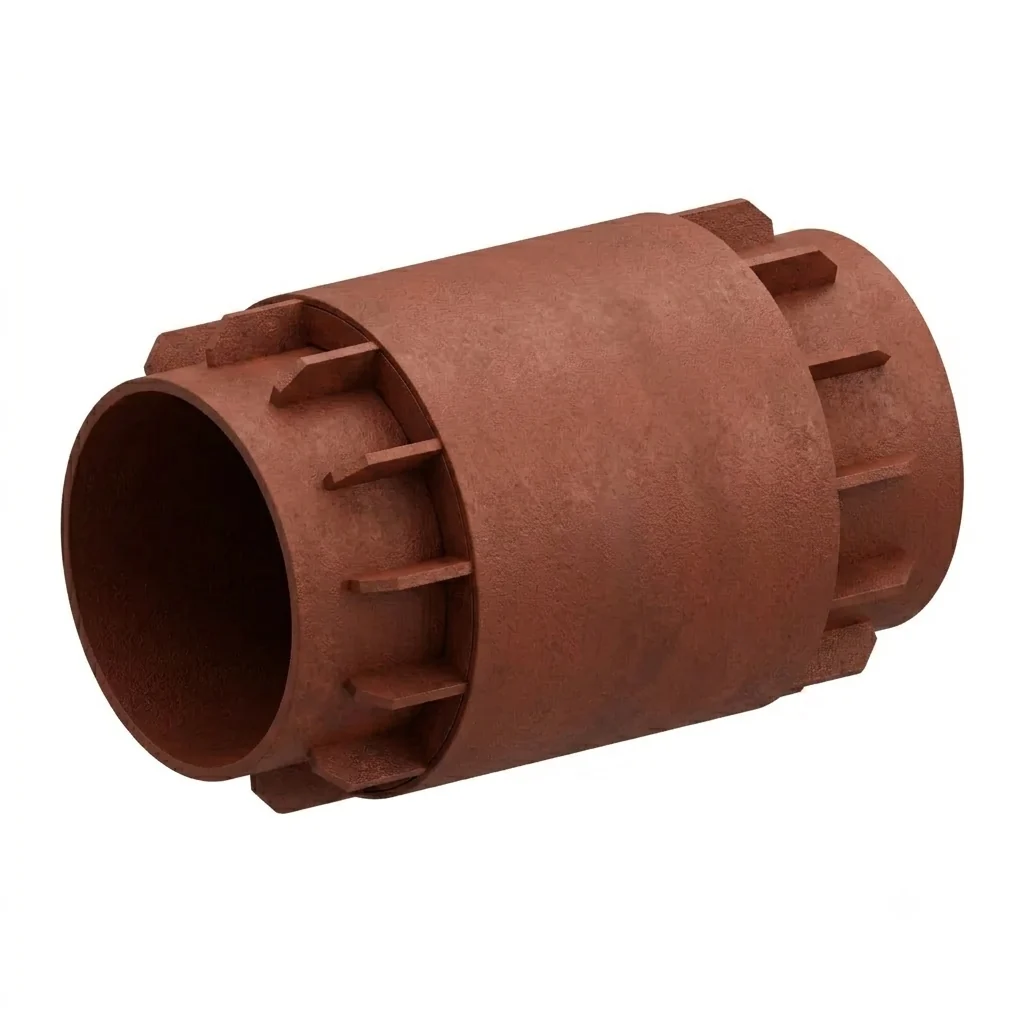

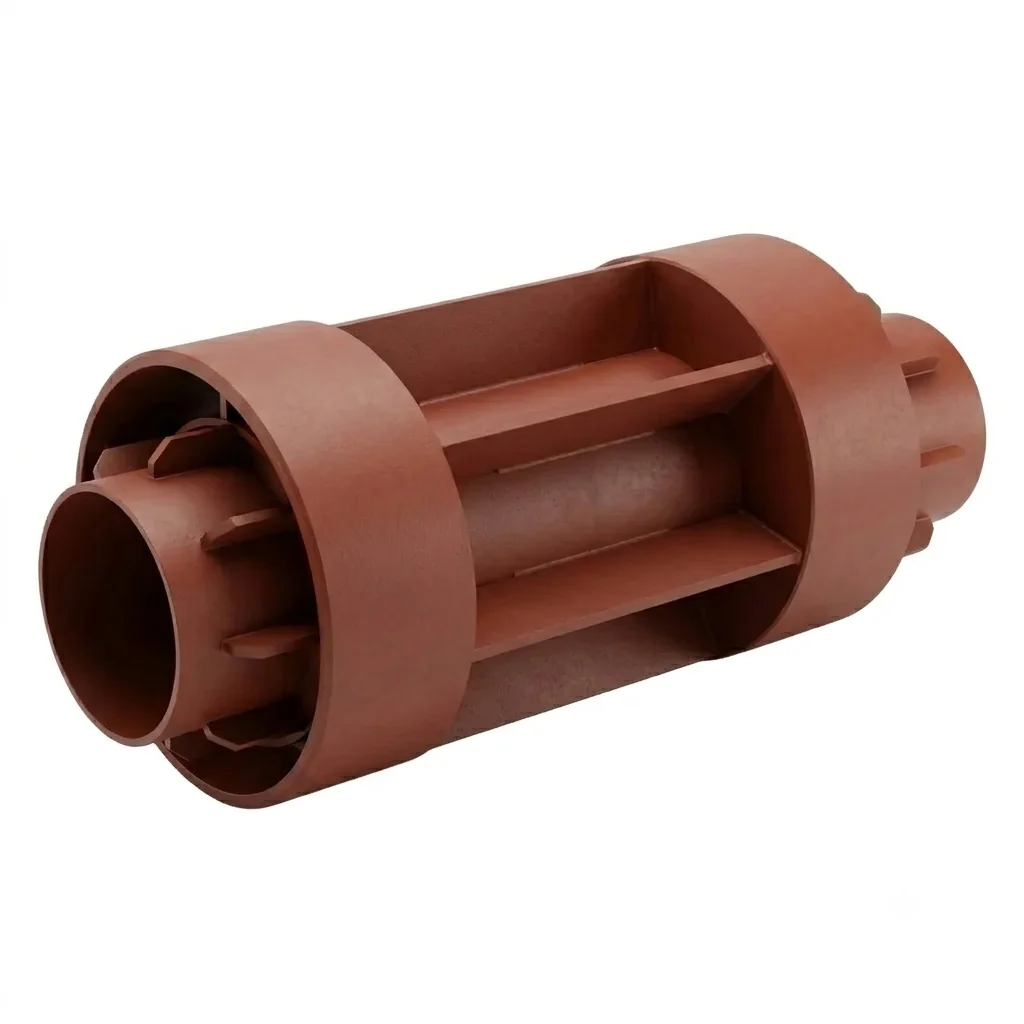

Элемент направляющей опоры для труб в ППМ изоляции

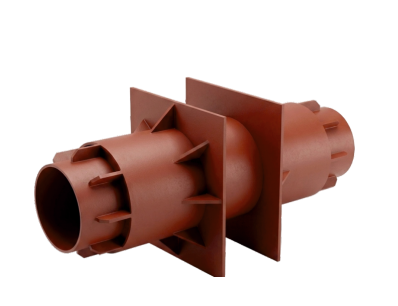

Элемент щитовой неподвижной опоры для труб в ППМ изоляции

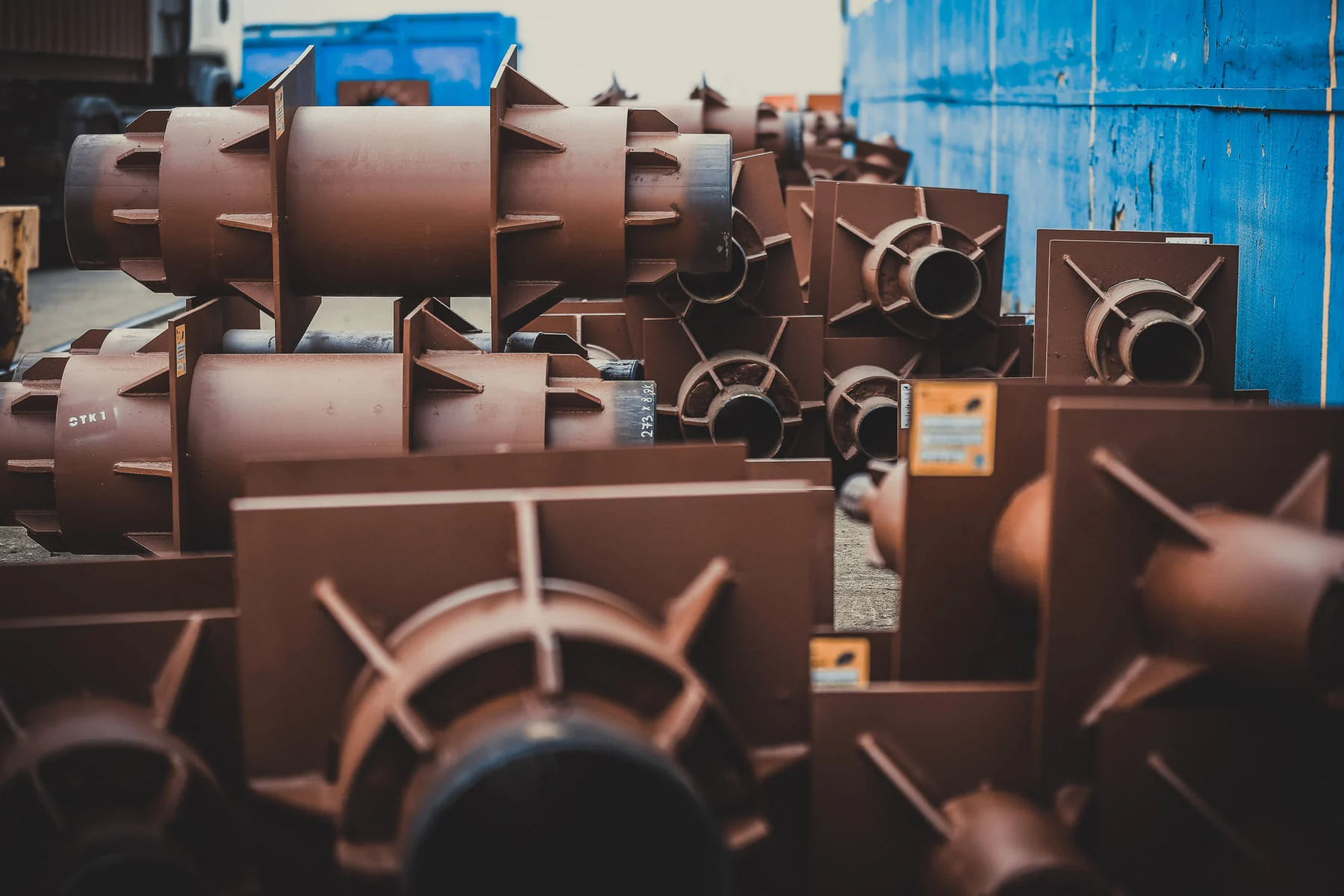

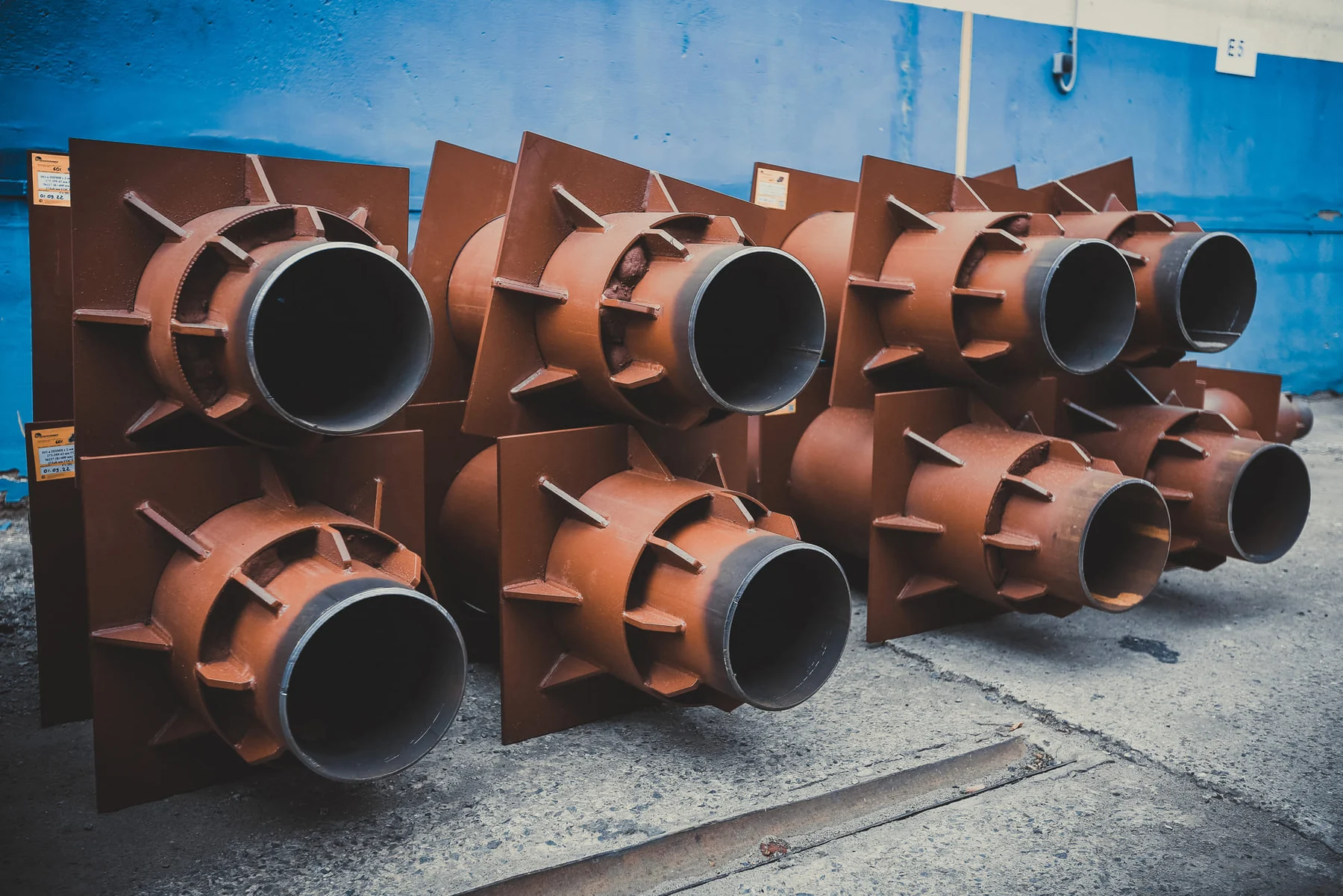

Неподвижные опоры в пенополимерминеральной (ППМ) теплоизоляции являются элементом трубопроводов тепловых сетей и служат для фиксации трубопровода, делят его на независимые в отношении температурных удлинений участки и воспринимают усилия при различных схемах и способах компенсации тепловых удлинений.

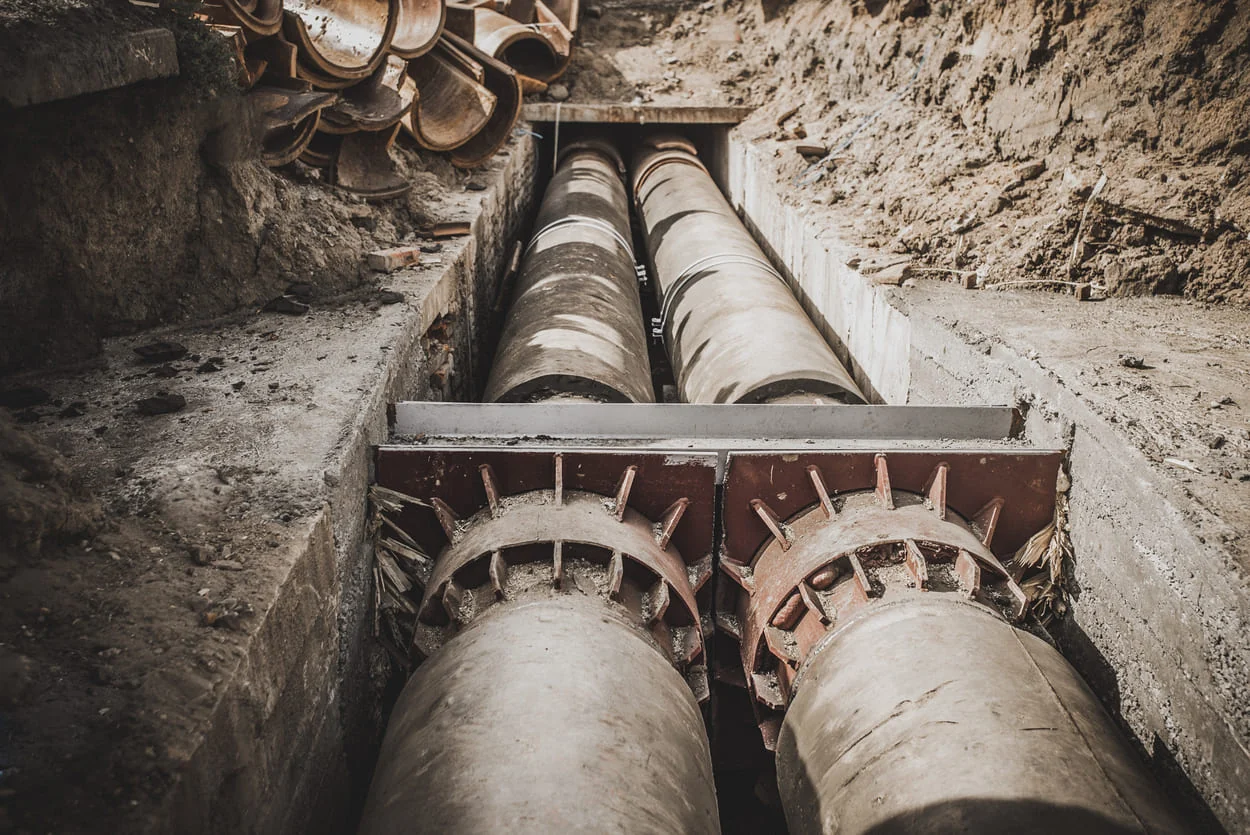

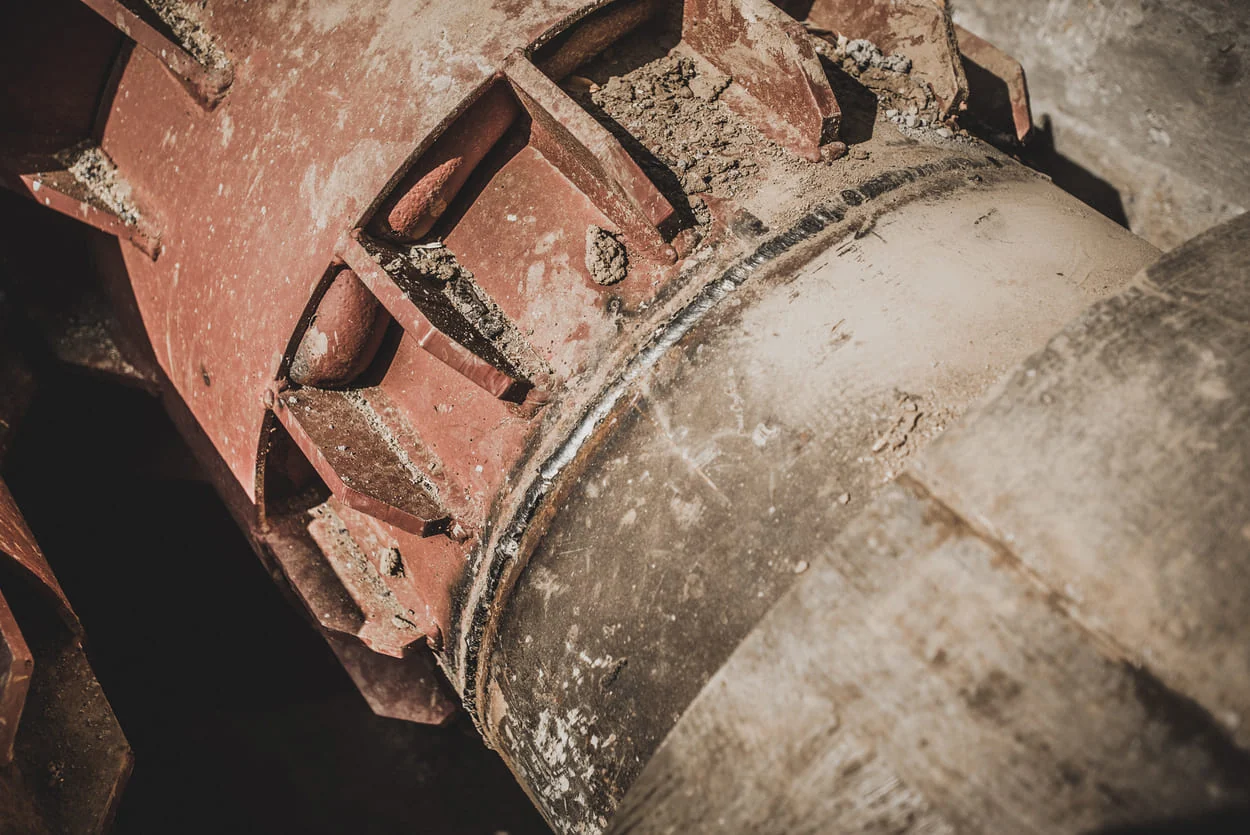

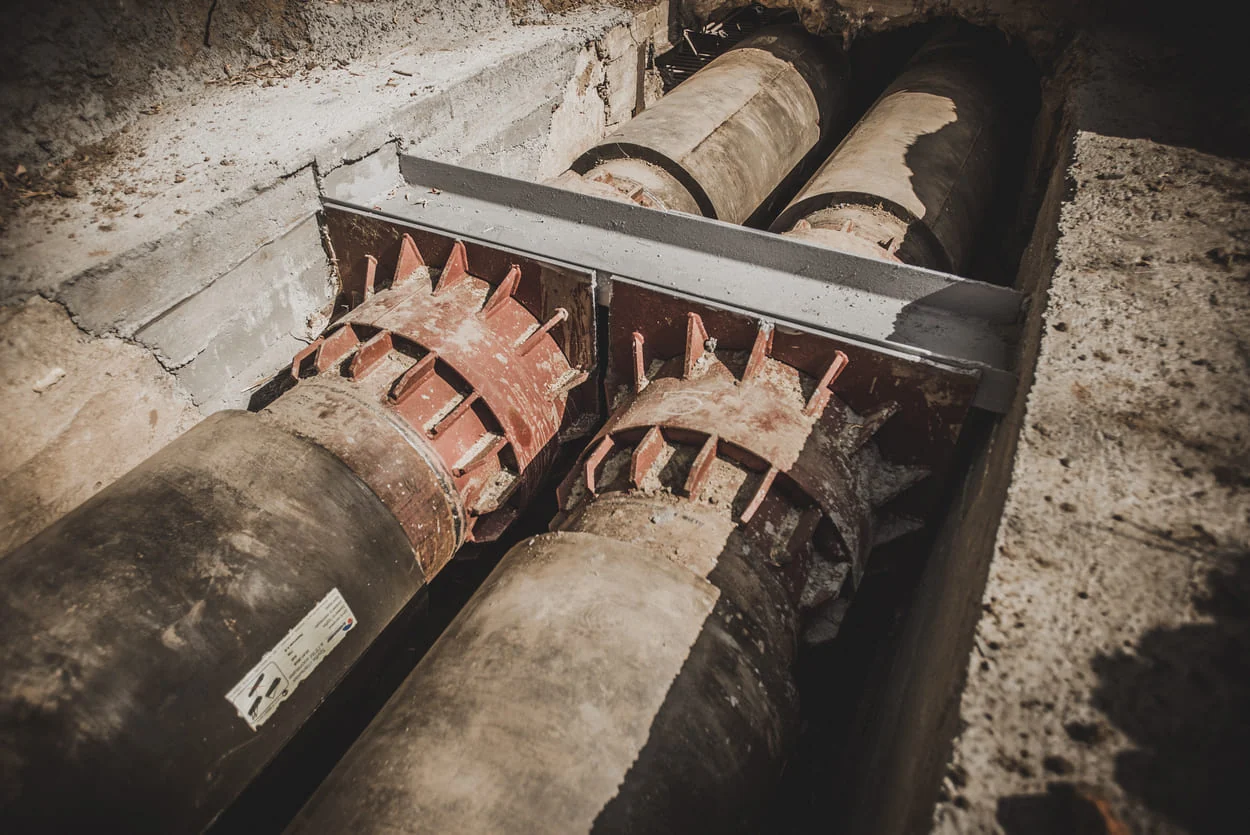

Неподвижные опоры предусматривают на трубопроводах при всех способах прокладки тепловых сетей. Расстояние между неподвижными опорами определяют расчетом труб на прочность по ГОСТ Р 55596. Неподвижные опоры производятся из стальной трубы с наружным диаметром от 20 до 1020 мм, в стальном футляре с приваренными к нему стальными упорными щитами. Пространство между стальной трубой и футляром заполняется ППМ изоляцией.

Выбор неподвижных опор производят по наибольшей горизонтальной осевой нагрузке, на которую рассчитана опора. Расстоянием между щитами опор принимается в диапазоне от 200 мм до 500 мм в зависимости от проектных решений.

Тип неподвижных опор, толщина стенки неподвижной опоры и марка стали определяются проектной организацией и зависят от конкретных условий эксплуатации. Толщина изоляции на неподвижных опорах принимается равной толщине изоляции на основном трубопроводе.
