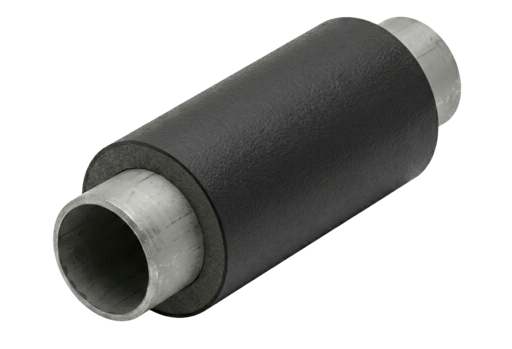

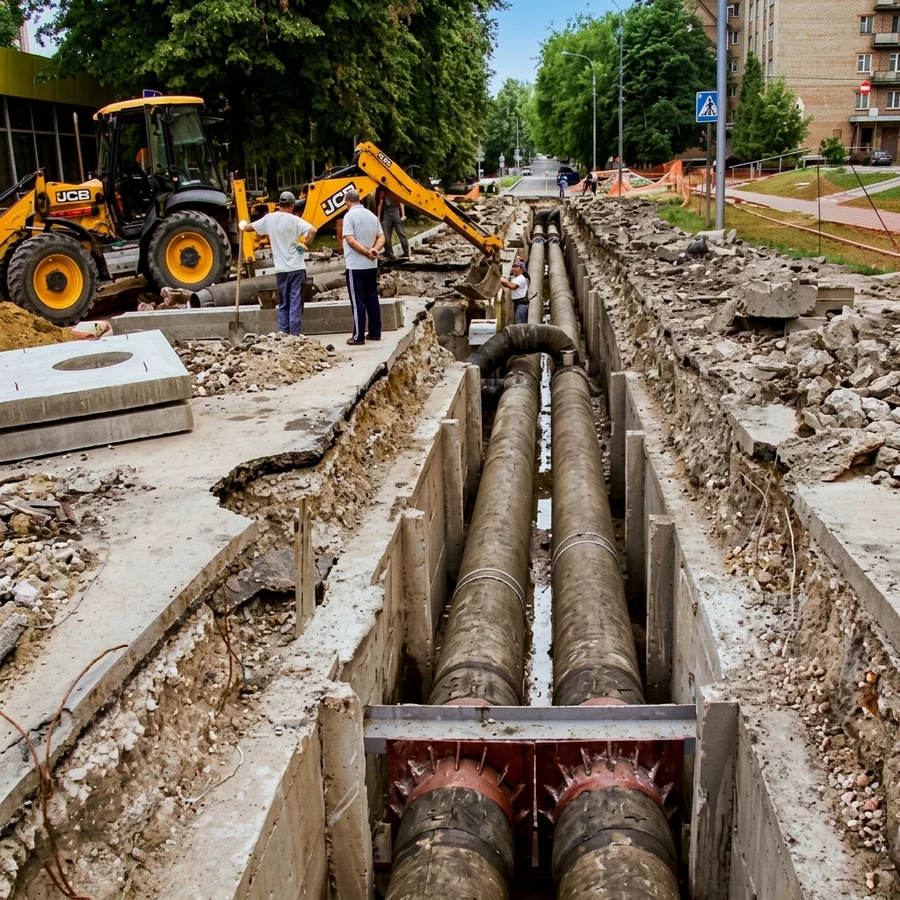

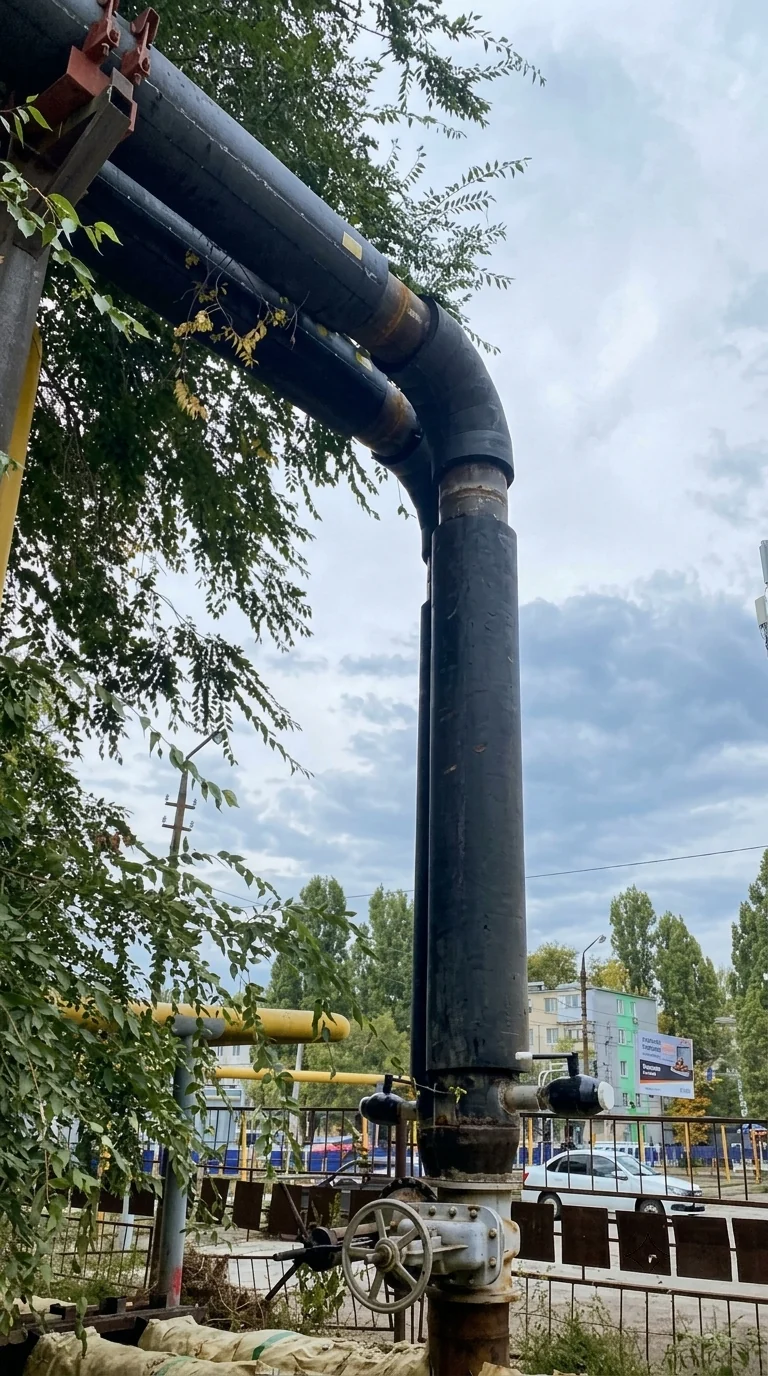

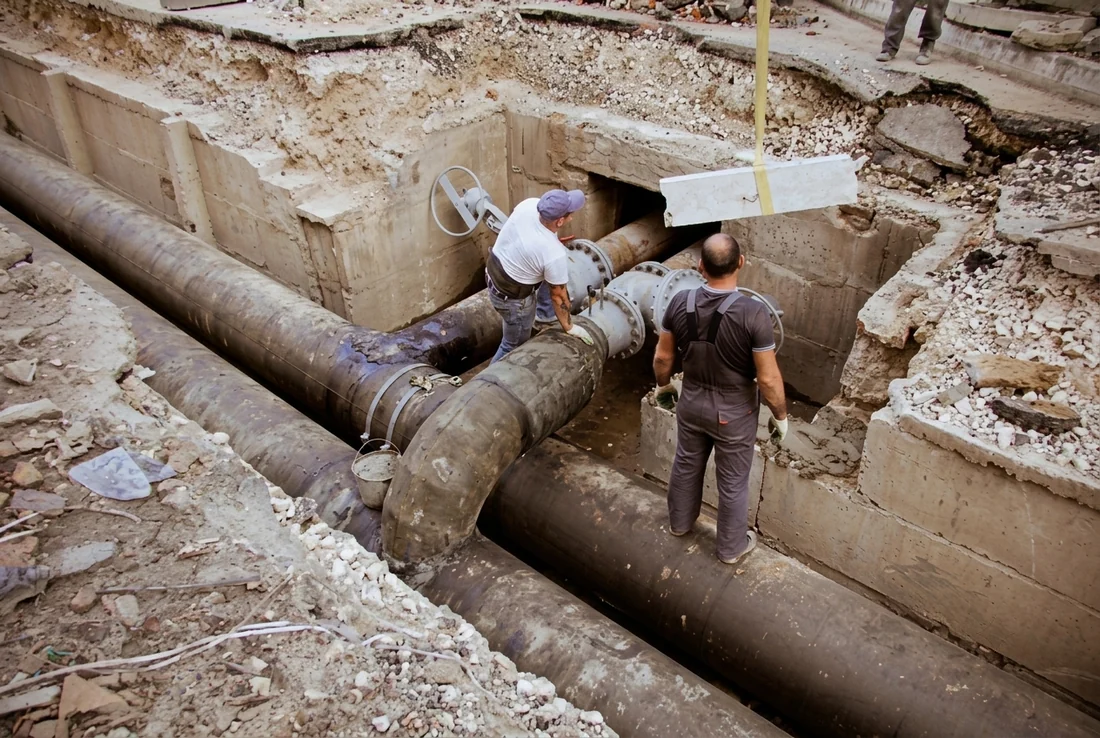

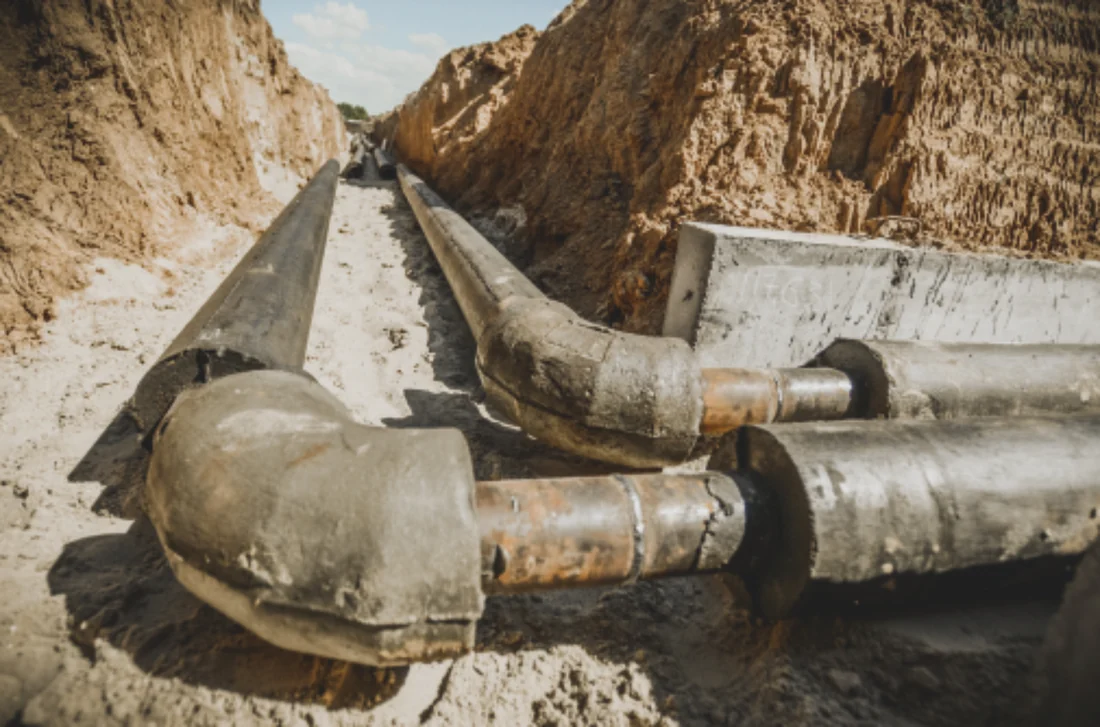

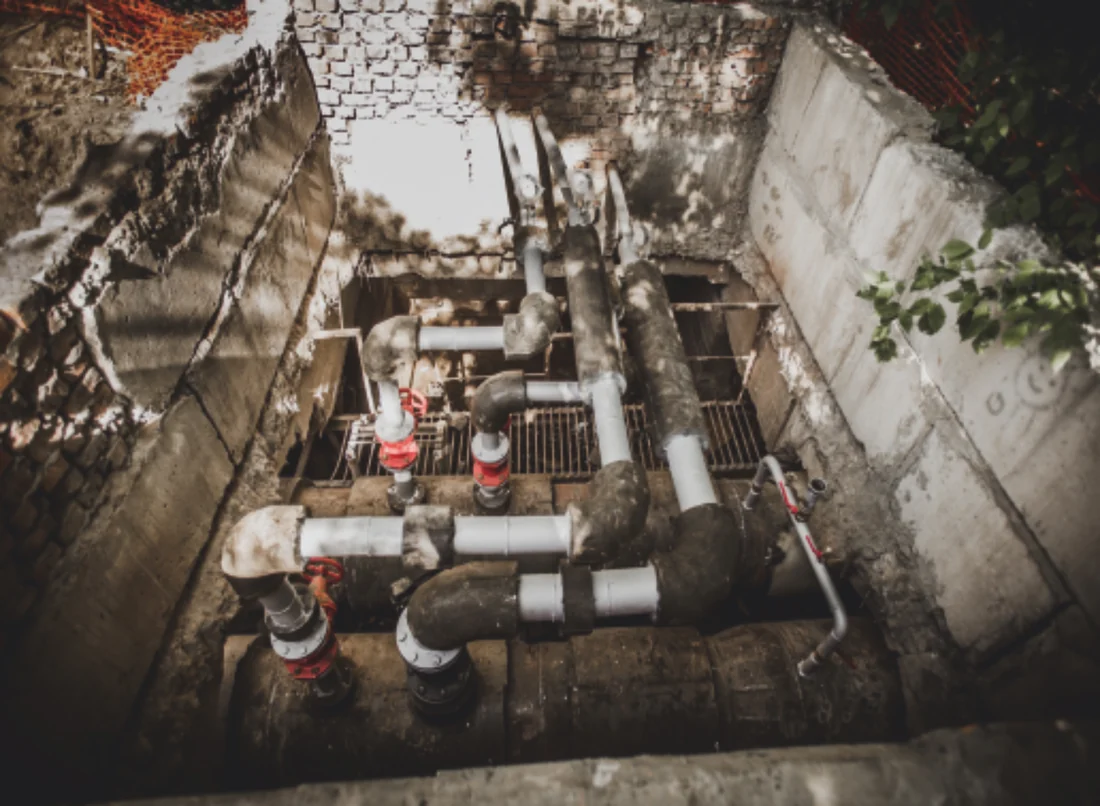

Труба в ППМ изоляции

Трубы в пенополимерминеральной (ППМ) изоляции — это оптимальное решение для строительства и реконструкции тепловых сетей. Благодаря своей энергоэффективности, трубы обеспечивают минимальные теплопотери и способствуют экономичной и долговечной работе теплоносителя. ППМ-изоляция защищает трубы от воздействия внешней среды, предотвращая коррозию и увеличивая срок службы системы.

ПАРАМЕТРЫ
ТРУБОПРОВОДОВ В ППМ ИЗОЛЯЦИИ

Обозначение, марка изделия	Основные размеры изделия, мм
Обозначение, марка изделия	Диаметр условный трубопровода, Ду	Диаметр наружный трубопровода, Дтр	Диаметр изоляции, Диз	Толщина изоляции, Δ_из	Толщина стенки, S
Труба ППМИ ду25-43	25	33,5	121	43,8	3,2
Труба ППМИ ду25-53	25	33,5	140	53,3	3,2
Труба ППМИ ду32-39	32	42.3	121	39,4	3.2
Труба ППМИ ду32-48	32	42.3	140	48,9	3,2
Труба ППМИ ду40-36.5	40	48	121	36,5	3,5
Труба ППМИ ду40-48	40	48	140	46.0	3,5
Труба ППМИ 57-41,5	50	57	140	41.5	3,5
Труба ППМИ 57-46,5	50	57	150	46.5	3.5
Труба ППМИ 57-51,5	50	57	160	51.5	3,5
Труба ППМИ 76-32	65	76	140	32.0	3.5
Труба ППМИ 76-37	65	76	150	37,0	3,5
Труба ППМИ 76-42	65	76	160	42,0	3.5
Труба ППМИ 76-52	65	76	180	52,0	3,5
Труба ППМИ 89-35,5	80	89	160	35,5	3,5
Труба ППМИ 89-45,5	80	89	180	45,5	3,5
Труба ППМИ 89-58	80	89	205	58,0	3,5
Труба ППМИ 108-26	100	108	160	26,0	4.0
Труба ППМИ 108-36	100	108	180	36,0	40
Труба ППМИ 108-48,5	100	108	205	48.5	4,0
Труба ППМИ 133-48.5	125	133	232	48.5	4,0
Труба ППМИ 133-62	125	133	257	62,0	4,0
Труба ППМИ 159-49	150	159	257	49.0	4,5
Труба ППМИ 159-75	150	159	309	75,0	4,5
Труба ППМИ 219-45	200	219	309	45,0	6,0
Труба ППМИ 219-70	200	219	359	70,0	6,0
Труба ППМИ 273-43	250	273	359	43,0	7.0
Труба ППМИ 273-69,5	250	273	412	69,5	7.0
Труба ППМИ 325-43,5	300	325	412	43.5	7,0
Труба ППМИ 325-68,5	300	325	462	68,5	7,0
Труба ППМИ 377-42.5	350	377	462	42.5	7.0
Труба ППМИ 377-68,5	350	377	514	68.5	7.0
Труба ППМИ 426-44	400	426	514	44,0	8.0
Труба ППМИ 426-74	400	426	574	74,0	8.0
Труба ППМИ 426-80	400	428	586	80.0	8,0
Труба ППМИ 530-60	500	530	650	60,0	8.0
Труба ППМИ 530-70	500	530	670	70,0	8,0
Труба ППМИ 630-60	600	630	750	60,0	8,0
Труба ППМИ 720-70	700	720	860	70,0	10
Труба ППМИ 820-70	800	820	960	70,0	10
Труба ППМИ 820-88	800	820	996	88,0	10
Труба ППМИ 1020-88	1000	1020	1196	88,0	10.
Труба ППМИ 1220-88	1200	1220	1396	88,0	12

Стальные трубы в ППМ изоляции изготавливаются длиной до 12 метров. Толщина стенки стальной трубы и марка стали определяются проектной организацией и зависят от конкретных условий эксплуатации. Толщина изоляции может быть изменена по запросу Заказчика, что позволяет адаптировать продукт под индивидуальные требования. Также возможно изготовление трубы в пенополимерминеральной изоляции с греющим кабелем, что обеспечивает дополнительную защиту и эффективность при эксплуатации в условиях низких температур.

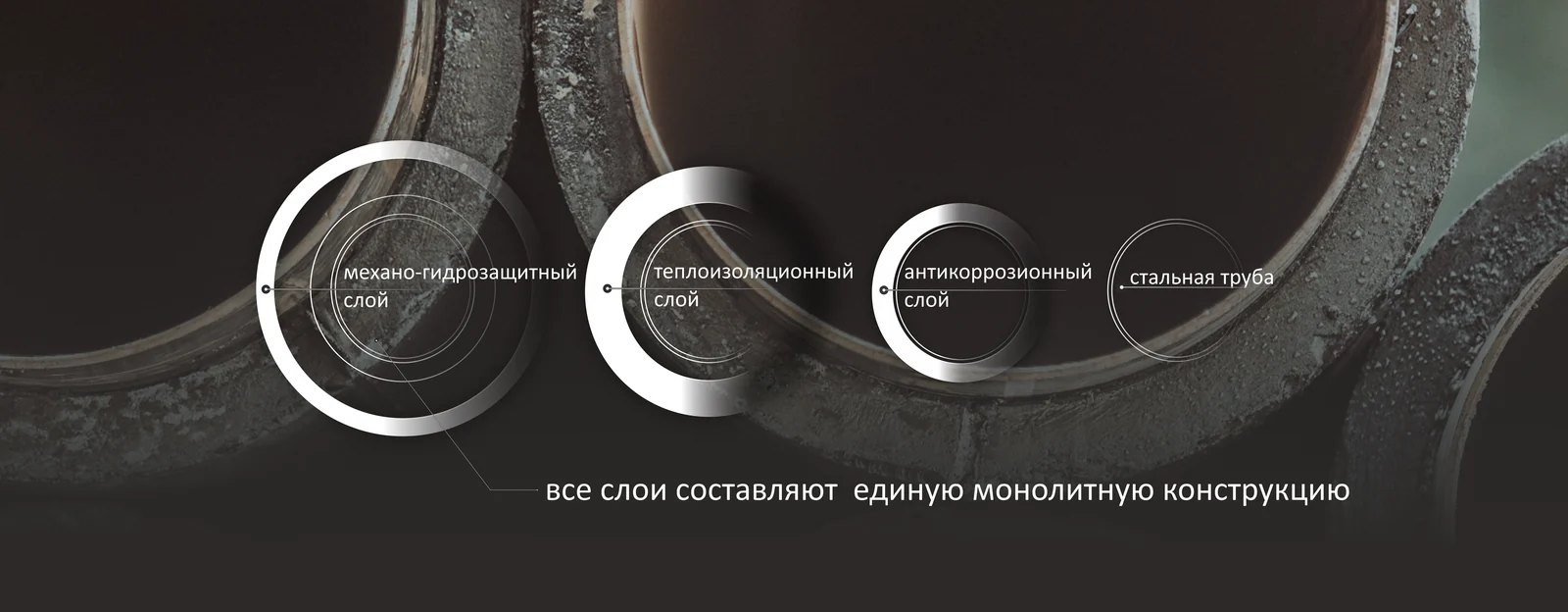

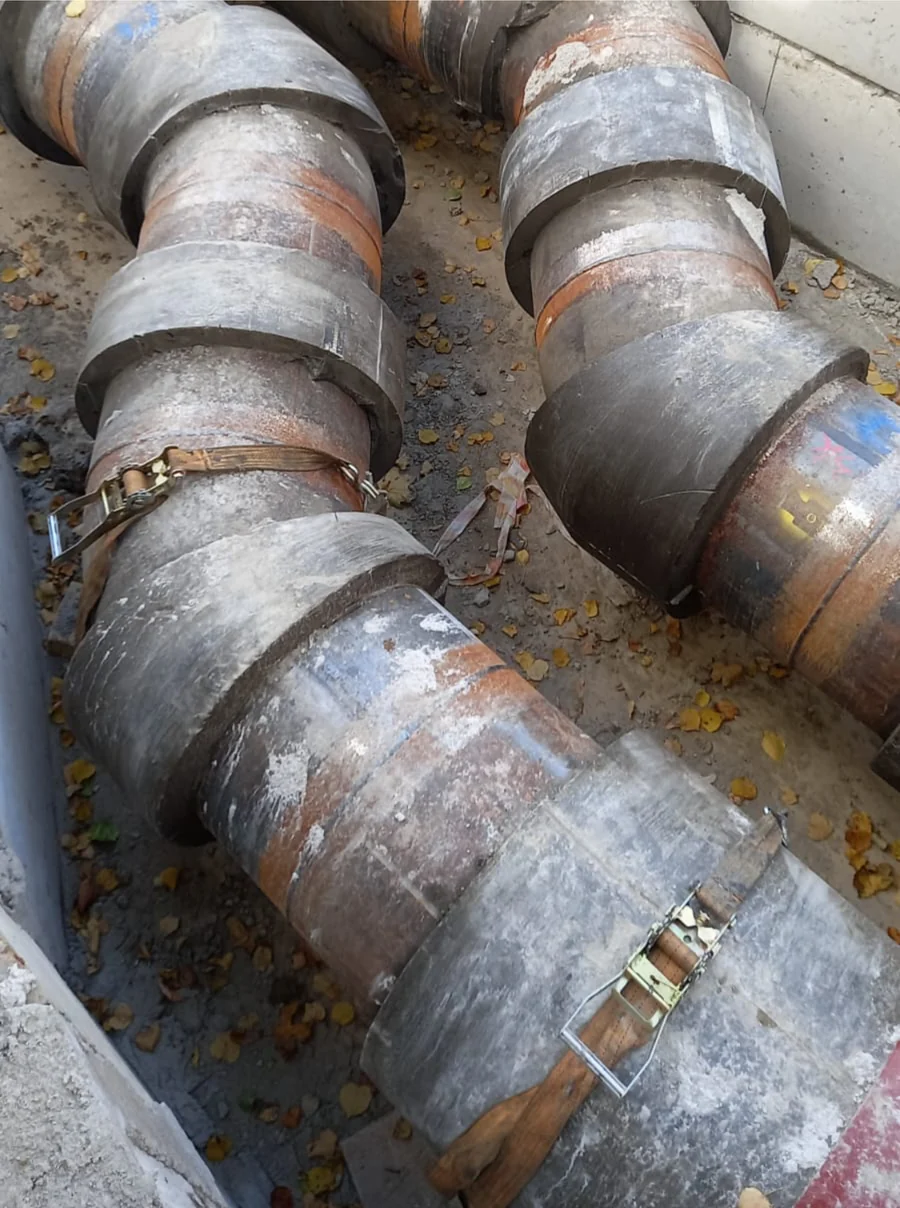

Структура ППМ изоляции

Механо-гидрозащитный (корковый) слой - служит оболочкой,
которая защищает трубу от механических повреждений и проникновения влаги

Теплоизоляционный слой - создает надежную термозащиту и паропроницаемость

Антикоррозионный слой - обладает высокой адгезией к стальной трубе
и препятствует развитию коррозии

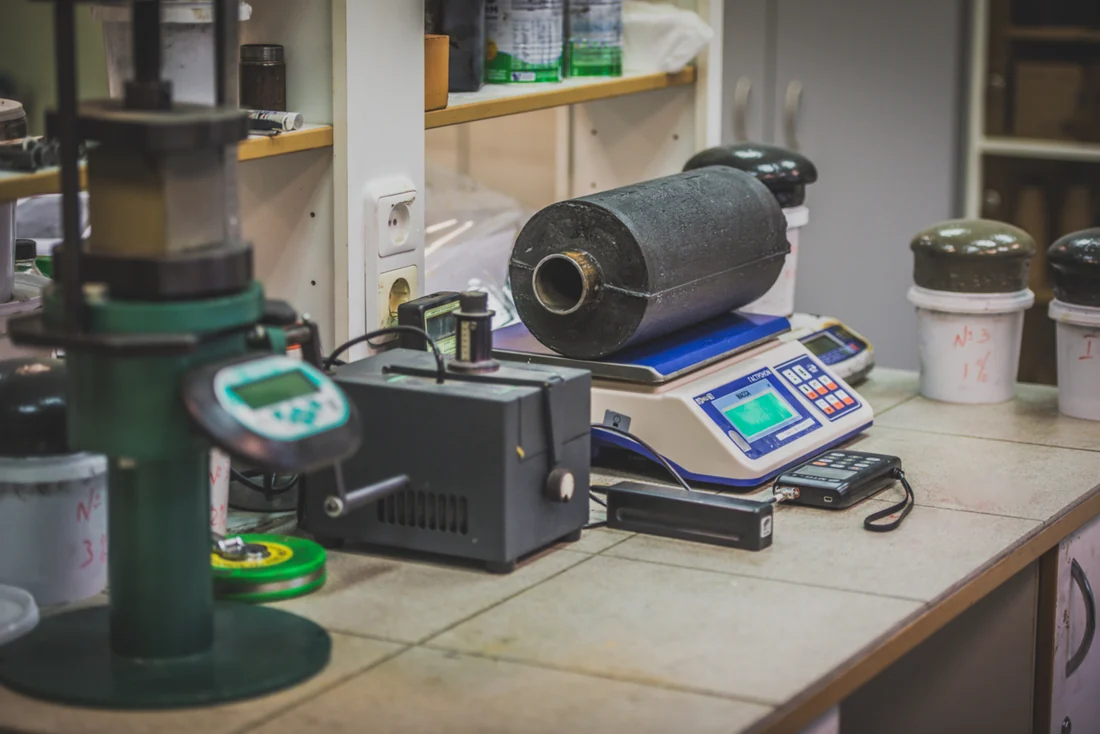

Трубы в ППМ изоляции производятся по ГОСТ Р 56227-2014

Пример условного обозначения для составления спецификации:

Труба стальная электросварная ГОСТ 10704, 10705 ст 20 по Гост 1050 наружным диаметром219 мм, толщиной стенки 6,0 мм, в ППМ изоляции толщиной 45 мм по ГОСТ 56227
Труба ППМИ 219-45 ГОСТ Р 56227-2014 (Тр эсв 219х6,0 ГОСТ10704 ст 20 ГОСТ 1050)
Труба стальная бесшовная ГОСТ 8732 ст 20 по ГОСТ 1050 наружным диаметром 57 мм, толщиной стенки 5,0 мм, в ППМ изоляции толщиной 41,5 мм по ГОСТ 56227
Труба ППМИ 57-41,5 ГОСТ Р 56227-2014 (Тр бщ 57х5,0 ГОСТ 8732 ст 20 ГОСТ 1050)
Труба стальная оцинкованная водогазопроводная ГОСТ 3262 ст20 по ГОСТ1050 диаметр условный 32 мм, толщиной стенки 4 мм, в ППМ изоляции толщиной 39 мм по ГОСТ 56227
Труба оц ППМИ ду 32-39 ГОСТ Р 56227-2014 (Тр вгп оц ГОСТ 8732, ст 20, ГОСТ 1050)
